YXPHM系列產品助力西安交通大學發表高質量論文
發布時間：
2023-12-13 10:11
來源：
原創
[1] 論文名稱：基于滑動平均濾波的三相并網逆變器多諧振控制器
[2] 期刊名稱：高電壓技術（EI、CSCD、卓越期刊）
[3] 影響因子：5.215
[4] 論文鏈接：https://kns.cnki.net/kcms2/article/abstract?v=gMQMAE8gPKHJKOqyZRdjVU8ISrL6qiuROJ42qOx4bZLJIX_jSes9mCRednOHZJXkMwhPqV226bELzqdETVQ7t6vPpl7rBZgerfDbA1W6x27pHy0l3c_cjgxcqxukonOW&uniplatform=NZKPT
論文主要內容
為了降低三相LCL型并網逆變器中高次諧波和網側背景諧波對并網電流電能質量的影響，提出了一種基于滑動平均濾波器的多諧振(multi resonance based on moving average filter，MR-MAF)控制器，根據滑動平均濾波器在適當滑動窗口長度下可抑制頻率為基波頻率整數倍信號的頻域特性，通過數學等效代換，使設計出的控制器近似具有比例積分多諧振控制器的結構，從而實現對并網電流中各諧波的抑制。在設計中，引入2個可調系數，實現該控制器控制性能的靈活調整。與經典的比例積分多諧振控制器相比，該控制器不僅克服了傳統控制器在實現過程中，由于軟件處理能力的限制只能并聯有限個諧振項的缺陷，即該控制器具有結構簡單且抑制諧波頻帶范圍寬的特點，而且還保持了與傳統比例積分多諧振控制器幾乎相同的動態性能。最后，通過仿真和樣機實驗，驗證了所提MR-MAF控制器在抑制諧波和提高電能質量方面的有效性。
實驗方法介紹

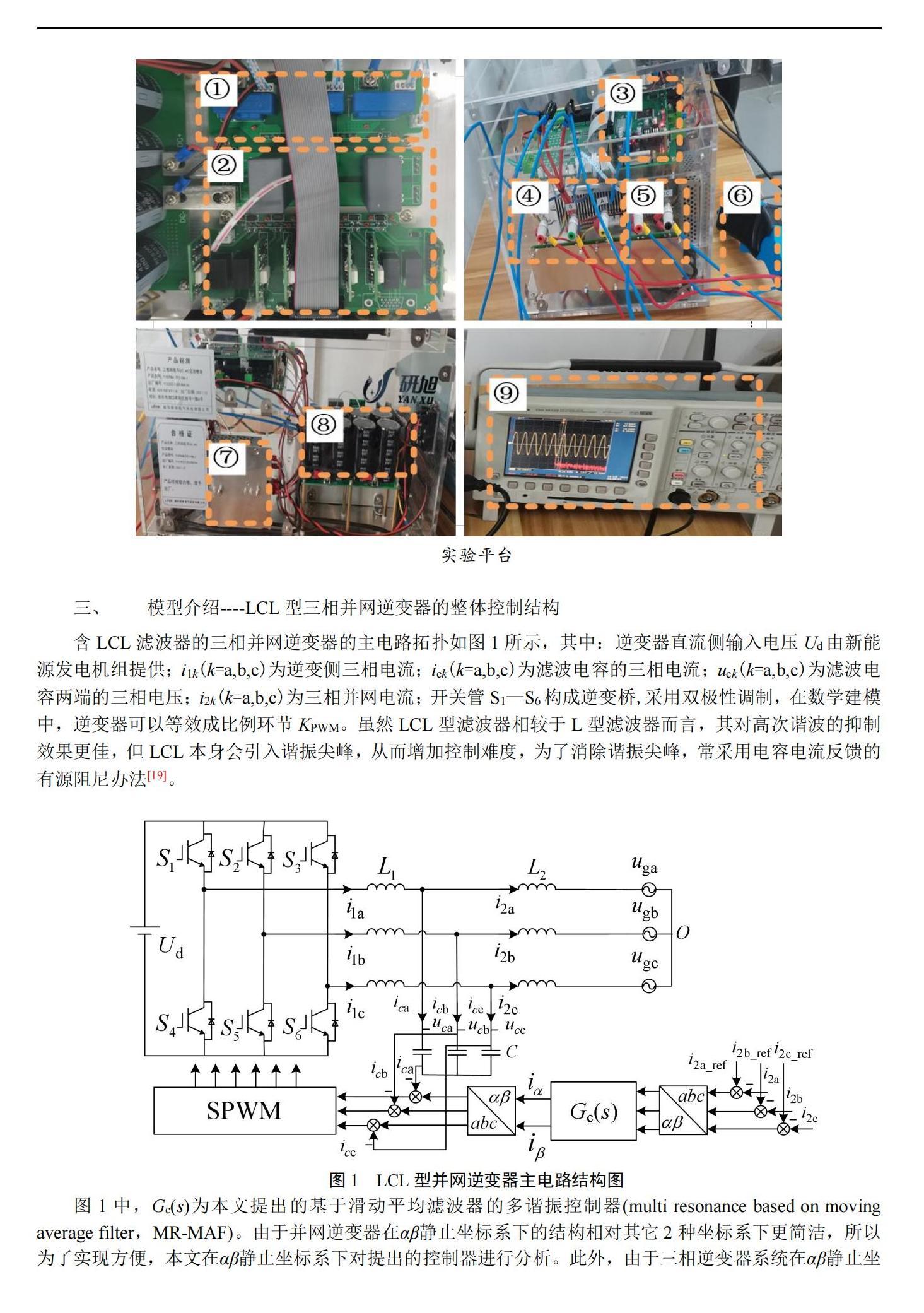

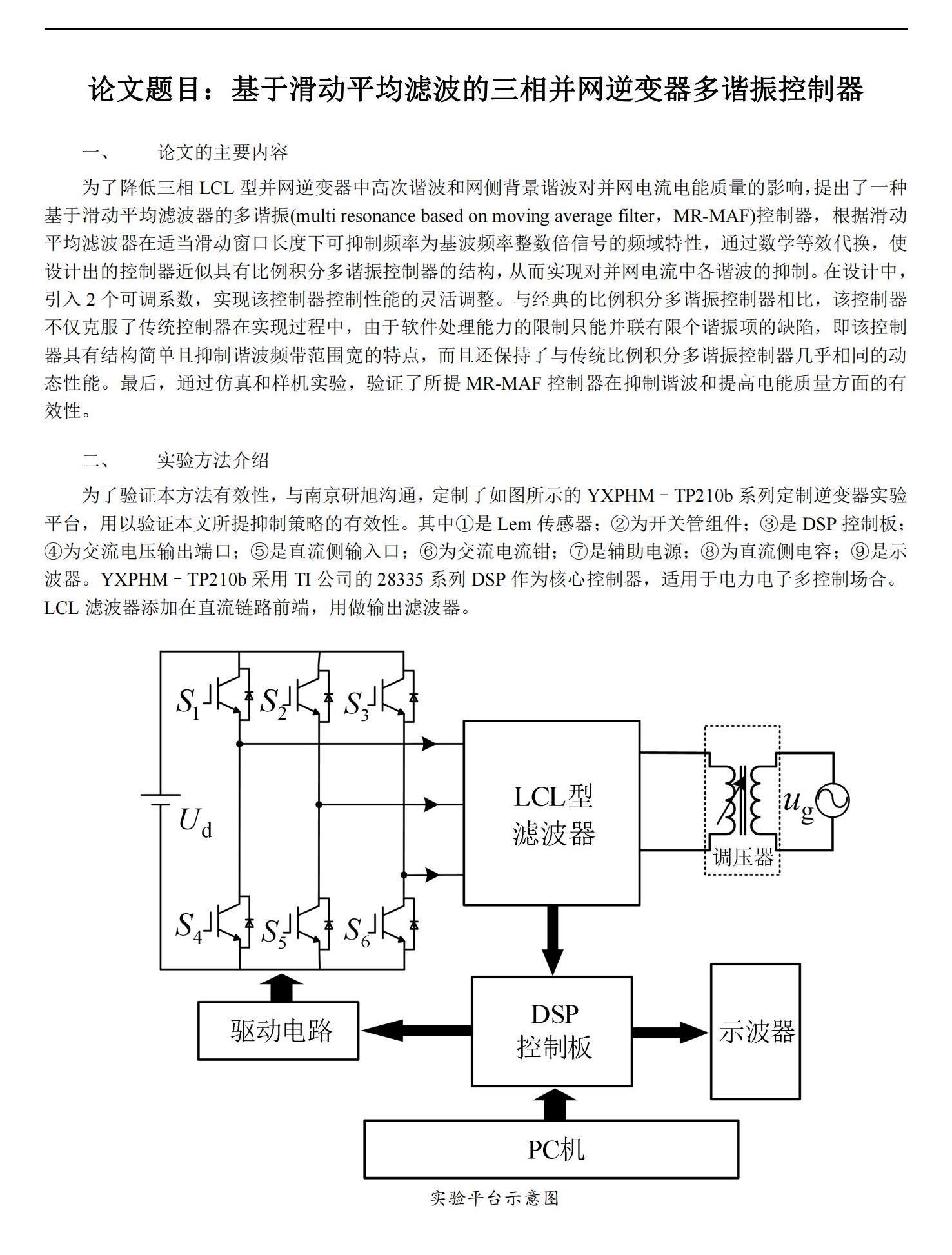

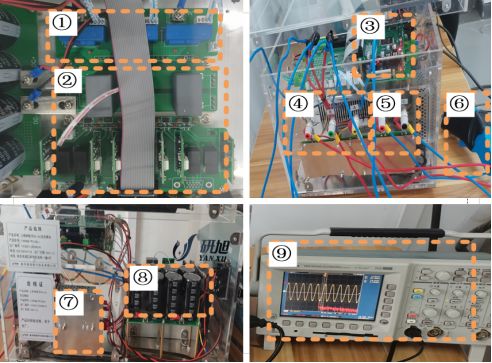

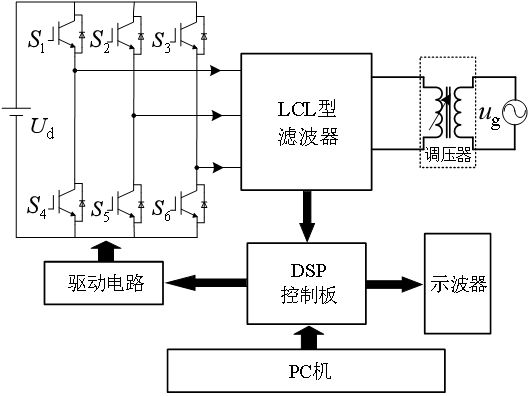

為了驗證本方法有效性，與南京研旭溝通，定制了如圖所示的YXPHM–TP210b系列定制逆變器實驗平臺，用以驗證本文所提抑制策略的有效性。其中①是Lem傳感器；②為開關管組件；③是DSP控制板；④為交流電壓輸出端口；⑤是直流側輸入口；⑥為交流電流鉗；⑦是輔助電源；⑧為直流側電容；⑨是示波器。YXPHM–TP210b采用TI公司的28335系列DSP作為核心控制器，適用于電力電子多控制場合。LCL濾波器添加在直流鏈路前端，用做輸出濾波器。
結論
為了降低高次諧波和電網背景諧波對逆變器并網電流電能質量的影響，本文基于滑動平均濾波器提出一種多諧振(Multi Resonance Based On Moving Average Filter，MR-MAF)控制器。通過理論分析、仿真及實驗可得如下結論：

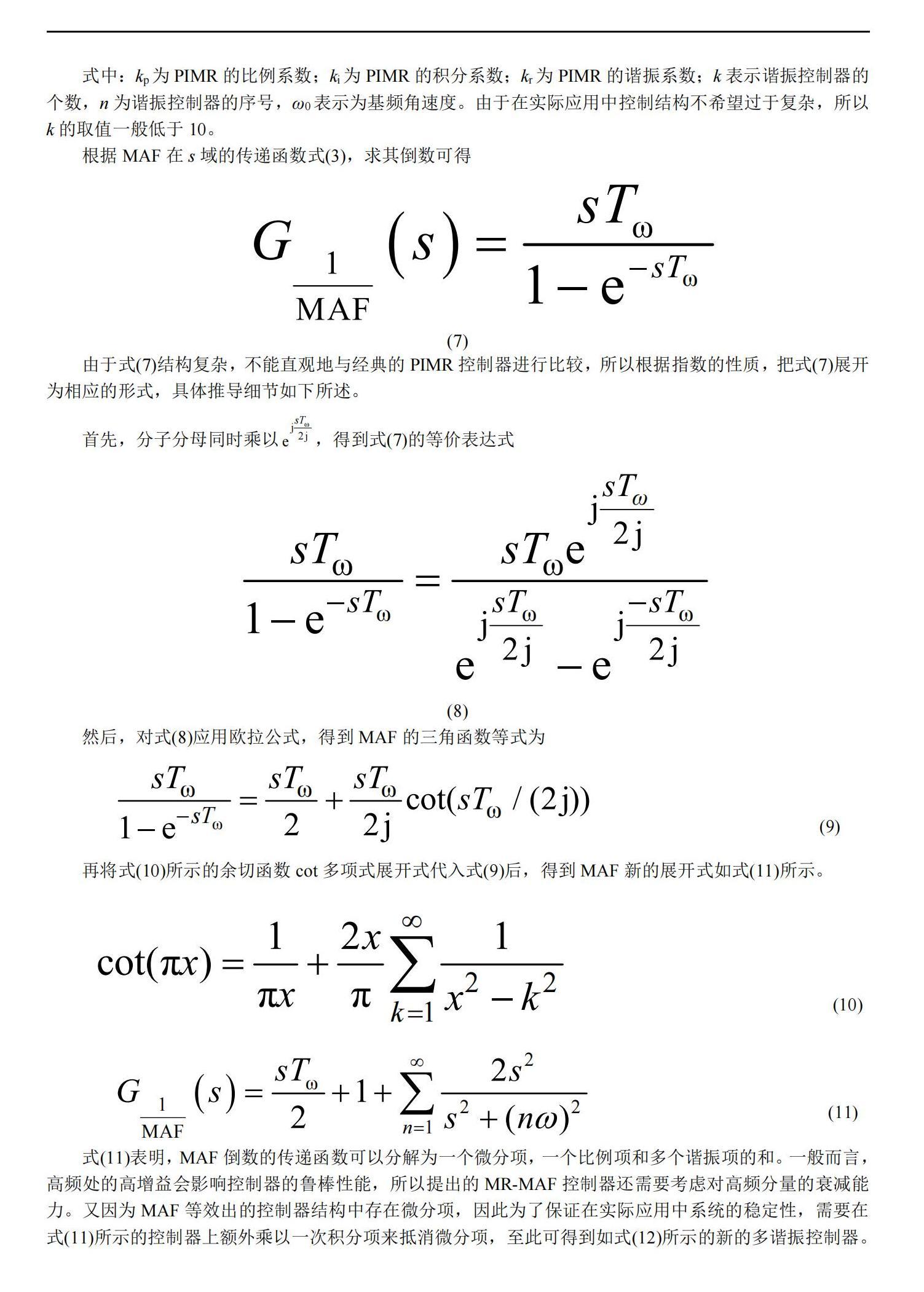

1）通過數學推導，MR-MAF控制器具有和經典PIMR控制器幾乎相同的控制結構，但是MR-MAF控制器可以很方便地實現無限多個諧振項的并聯，抑制諧波的頻帶范圍較寬。而PIMR控制器需要考慮控制器結構復雜度的問題，一般僅能實現有限個諧振項，諧波抑制范圍受限。故在實際應用中，MR-MAF控制器的穩態性能優于PIMR控制器，能更有效地降低逆變器并網電流的諧波含量。
2）由于加入比例系數和增益系數后的MR-MAF控制器在控制器結構上和PIMR控制器相差不多，所以在一樣的參數下，MR-MAF控制器保留了和PIMR控制器幾乎相同的良好的動態性能。

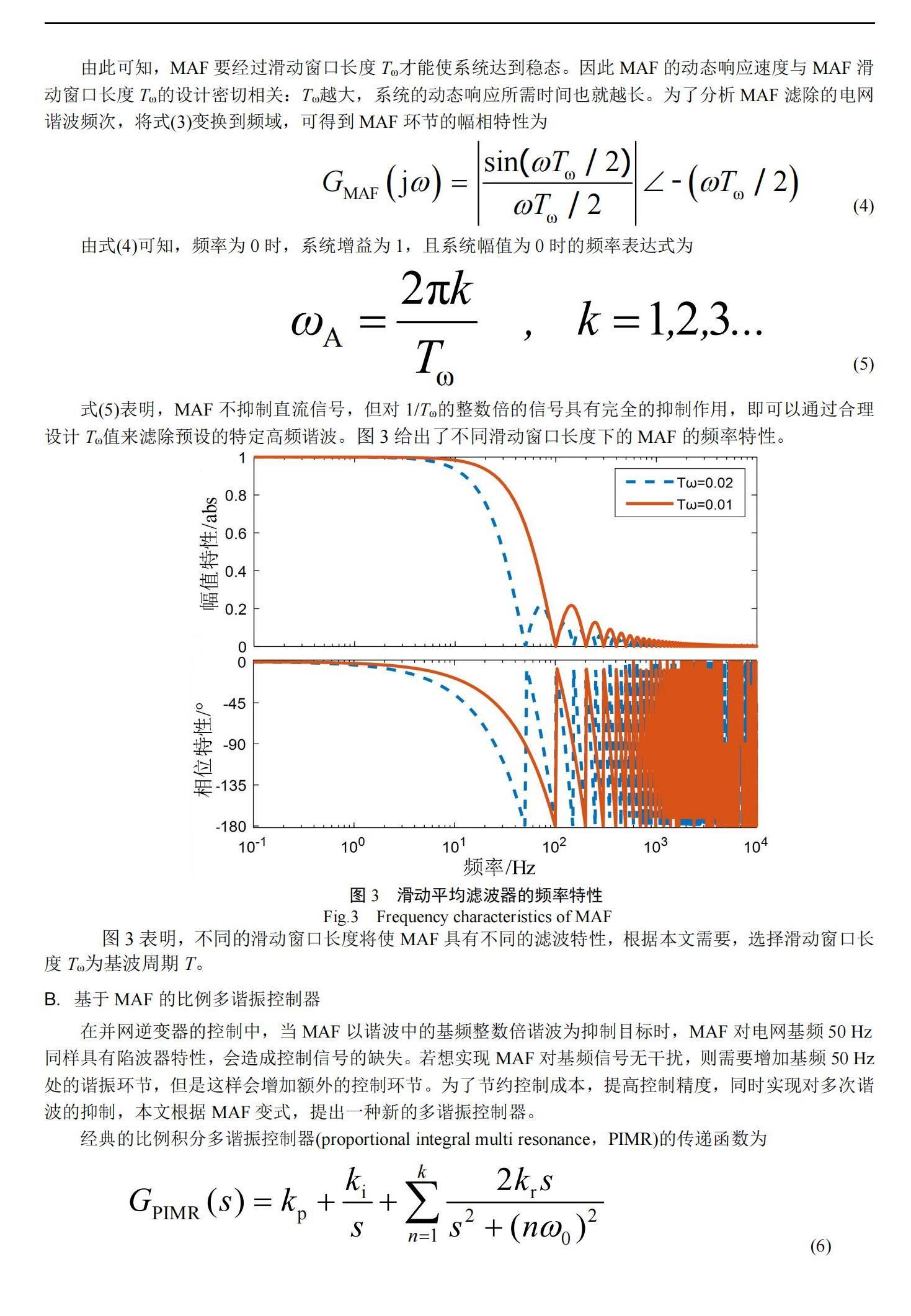

正文如下
